虚無から始まる自作キーボード
９９から始める自作キーボード part１（part２があるのかすらわかりません）
とある日のこと、、、、
何気なくTwitterを見てると一件の通知が。
DMが来ていたので確認してみると、、、
なんとビットトレードワンさん(https://twitter.com/BitTradeOne)から自作キーボードキットの当選連絡が来ていました！！！！！
当たったキーボードキットはADKB96(https://bit-trade-one.co.jp/selfmadekb/adkb96/)です。
早速遊舎工房さんとTALPKEYBOARDさんでキースイッチとキーキャップを買いました。
それらのパーツの選び方や作り方を適当にやっていきます。
制作のパーツ、必要な道具達
パーツ

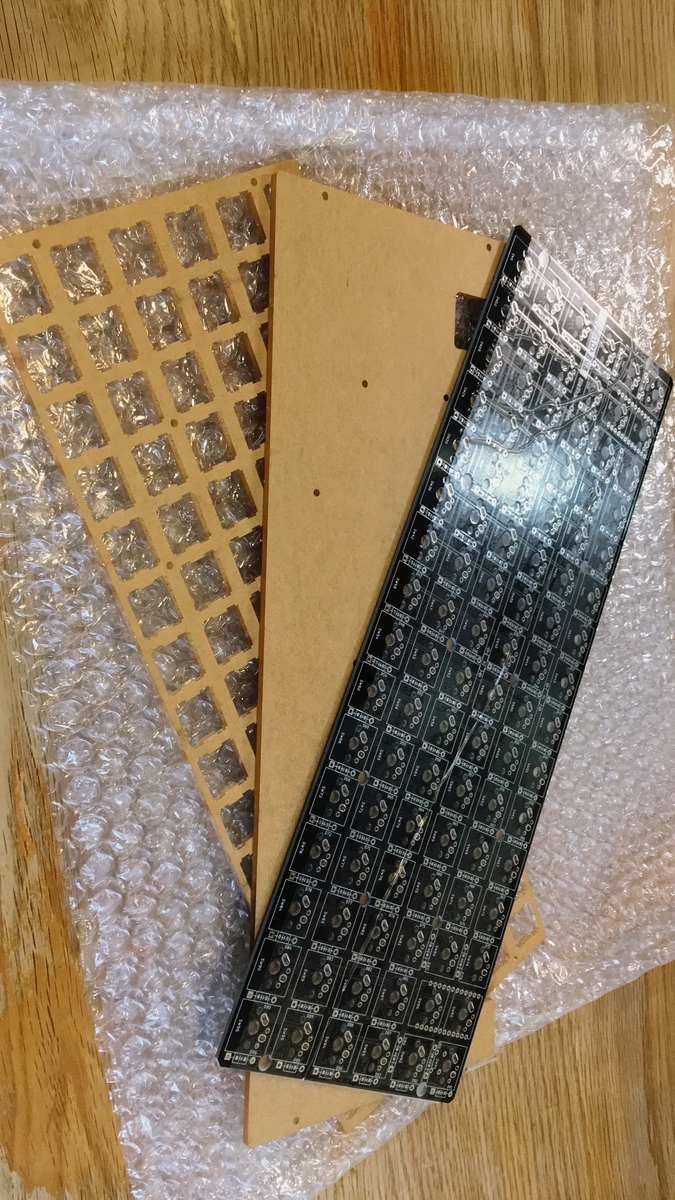

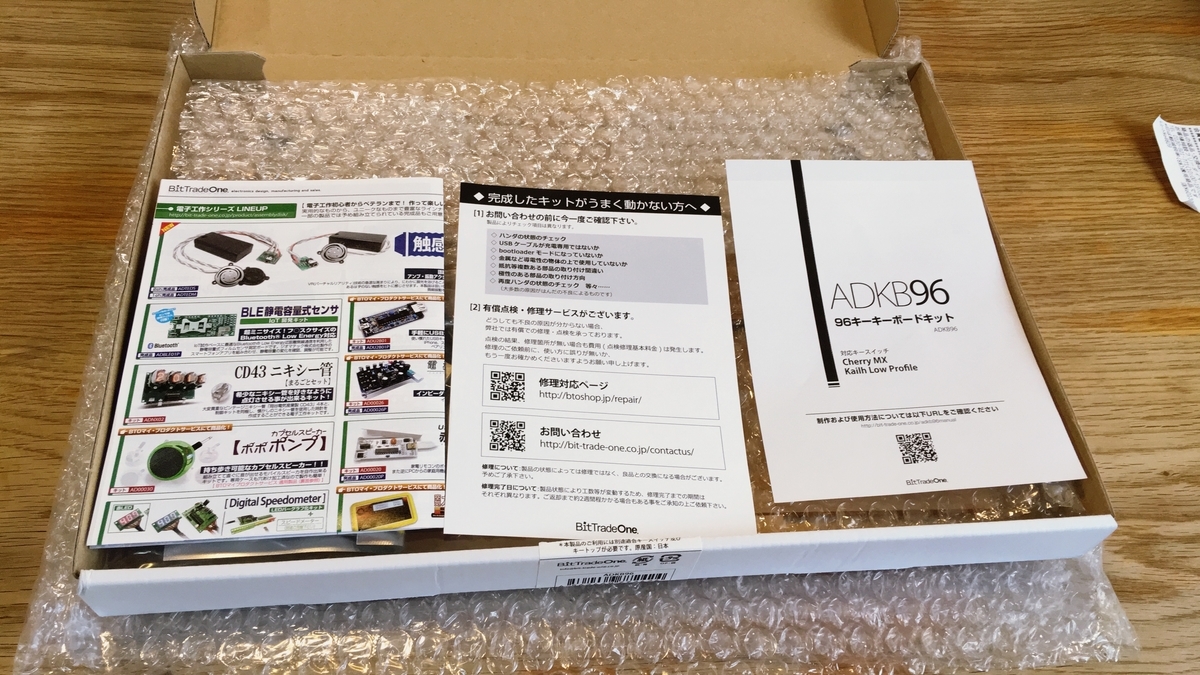

１．ADKB９６ （PCB、プレート、ケース、ProMicro、ダイオード）
２．キースイッチ （Cherry、kailh、geteron、ZealPC、Outemu）
３．キーキャップ （DSA、XDA）
道具
１．半田ごて
２．はんだ
３．ニッパー
４．ラジオペンチ（あると便利）
５．マスク
６．スリッパ（これが無いと落とした部品が足に刺さったらやばい）
７．メガネ（線を切るときに目に入らないために、、、、、めんどうなので僕はつけてません）
８．空き缶（大量に鉄くずが発生します。机の上に置いといて床にこぼれて足に刺さる
と死ぬ）
パーツや道具の説明＆買い方
パーツ
ADKB９６ ビットトレードワンの公式オンラインショップで買えます
https://btoshop.jp/2019/04/11/4562469772424/
キースイッチ 押加圧や押した時の感触、音などで好みのやつを決めます。
実際に店舗（パソコン工房やドスパラ）などに行って触ってくるのがお
すすめです。一応スイッチテスターなるスイッチが十数個ついたやつも
ありますがちょっと高いので気が引けました。僕は遊舎工房さんでkailh
box redを買いました。snsでおすすめされたのでこれを選びました。
キーキャップ ADKB９６に合うキーキャップは僕が探した限り遊舎工房さんで売って
るMDABIGBANGとTalpKeyboardさんで売っているDSAのall 1u キーキャ
ップしか見つかりませんでした。
道具
半田ごて 近くのホームセンターか通販ならアマゾン、秋月電子通商、共立エレショッ
プなどいろいろな所で売っています。
はんだ 上おなじで半田ごてが売っているところにははんだも売っています。
ニッパー、ラジオペンチなどもホームセンターやアマゾンで売っています。
マスク 煙除け
制作準備
机の上をきれいにする。これをしておかないと小さい電子部品やネジなどは簡単にどっか行きます（きれいさっぱり）
下に新聞紙なりレジャーシートなりを引いておく。電子部品のパーツなどを切るとき、自分では飛ばさないように注意していても飛ぶものなんです。仕方が無い！それで小さな鉄くずなどが床の隙間に挟まったら取れないので引いておくべきです。
部品の袋を開ける時小さい箱（お菓子の空き箱など）を部品入れにすると楽です。
コラム
キースイッチはルブ（潤滑）をすると押し心地がよくなるらしいです。僕はやっていないのでわかりません！興味があるなら調べてみてください！
制作開始！

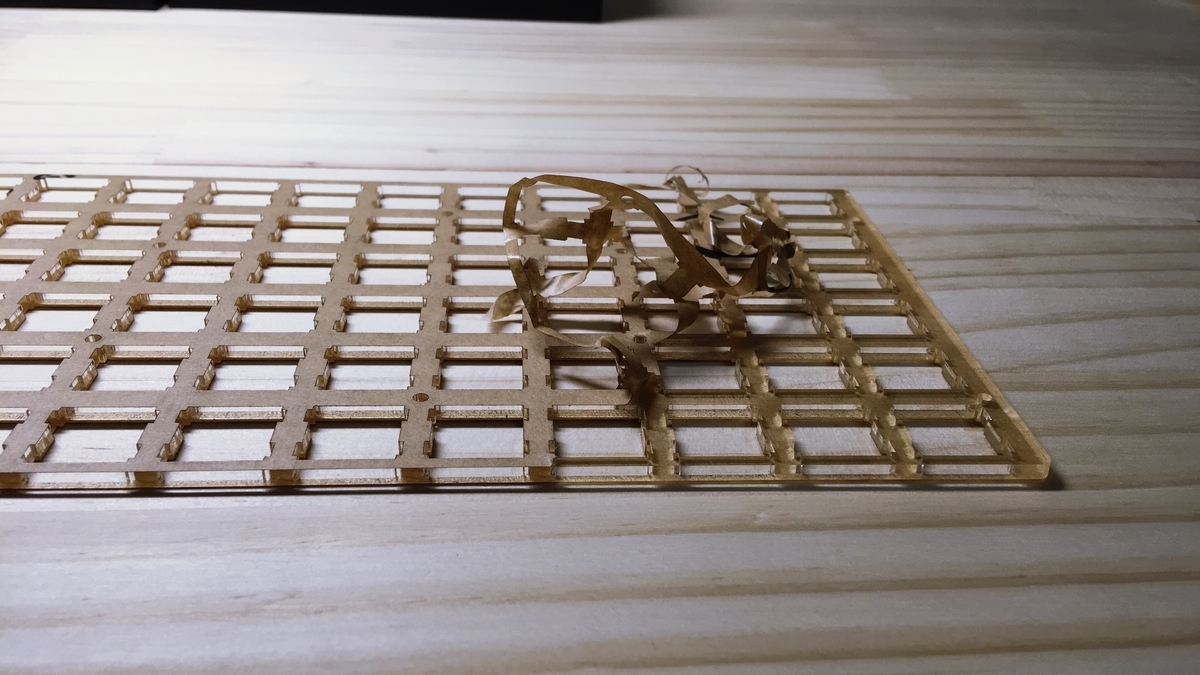

ADKB９６のパーツのプレート（あみあみのやつ）、細長いアクリル板に付いている保護シートみたいなものをはがしていきます。
水で濡らしてはがしたらやりやすいらしいですが僕の感覚的にはあまり変わりませんでした。

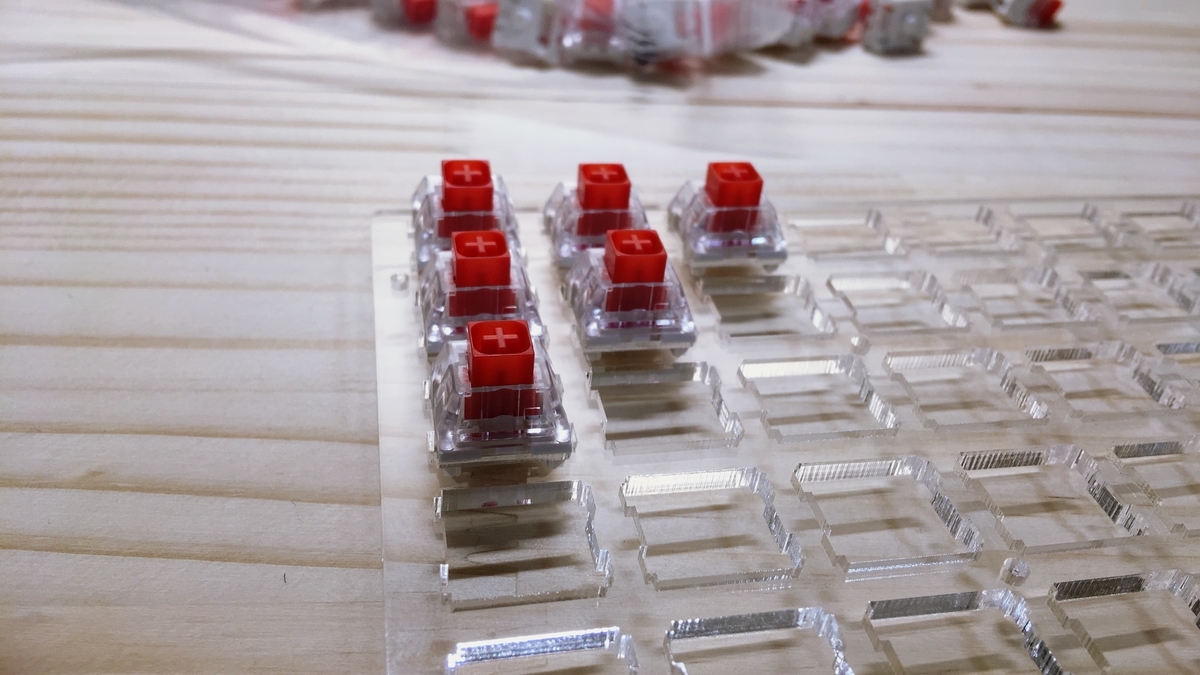

次にプレートにキースイッチを取り付けていきます。
なかなか硬くて入りづらいですがイライラせずに取り付けていきましょう。
焦ってガリってやると簡単にプレートが割れます。注意しましょう(経験者)

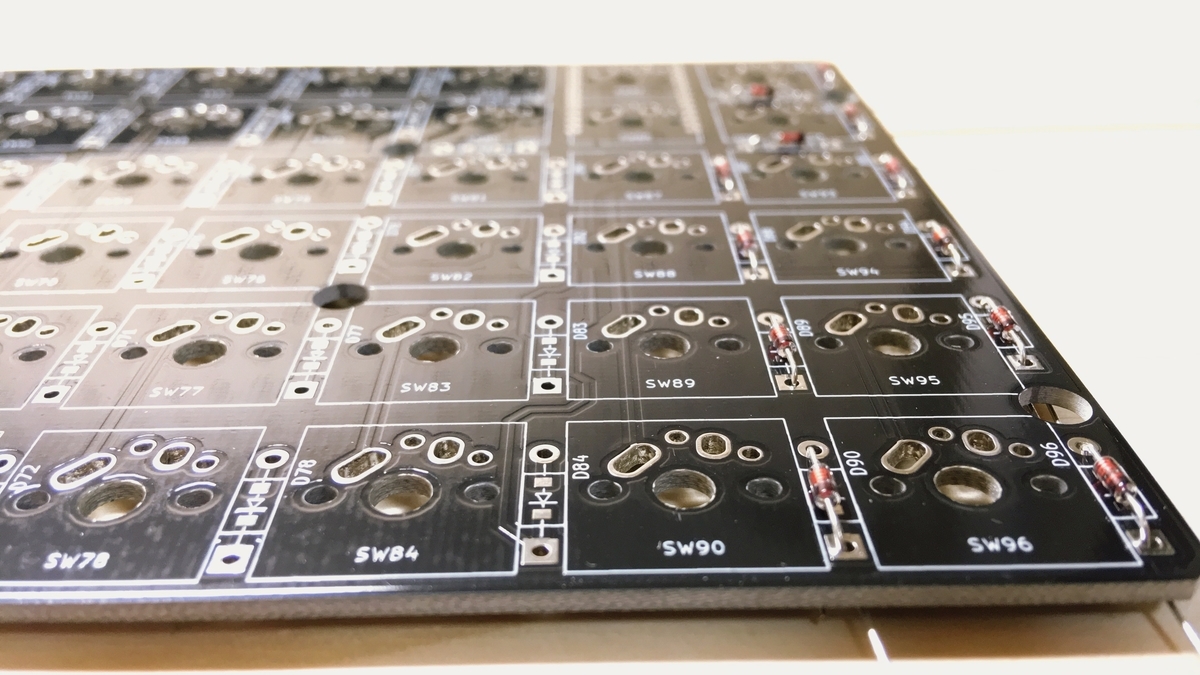

次にハンダ付けをしていきます。
部品を差し込んで向きに気をつけながらどんどんハンダしていきます。そのままだとすっこ抜けてしまうのでテープなどで止めてやるとやりやすいです。よく部品の足をまげ固定してハンダする方法が紹介されていますが失敗した場合のリカバリーが難しいのと曲げた足が基板のパターンに接触してショートしてしまう可能性があるため、自分はあまり好きではないです。見た目もかっこよくはないからね....
実は....製作に夢中になりこの後の写真を撮るのを忘れてしまいました。自分のキーボードがどんどん組みあがっていく様子を見ていると我慢できず汗。
それぐらい楽しいと言い訳しておきます

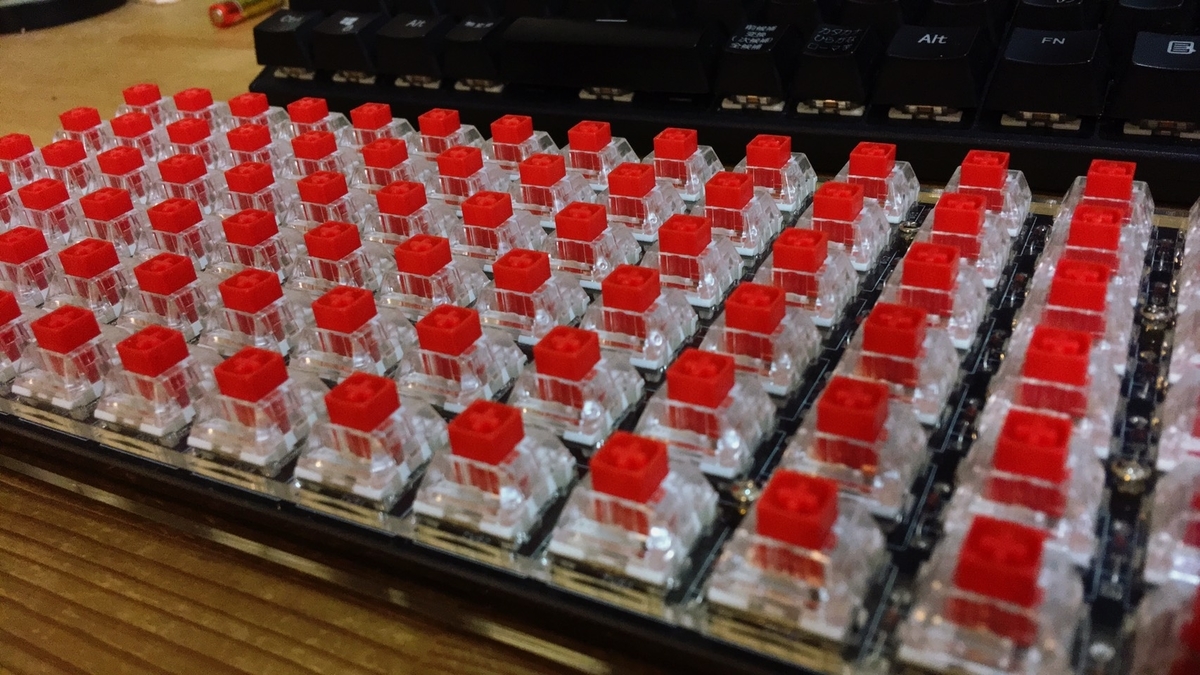

それでは完成写真をどうぞｗ！キーキャップもついていませんが...
美しいですよね。我ながらかっこいいと思います。
多分自作補正かかりまくっていると思います。苦労してくみ上げたものはなんでもよく感じますね。

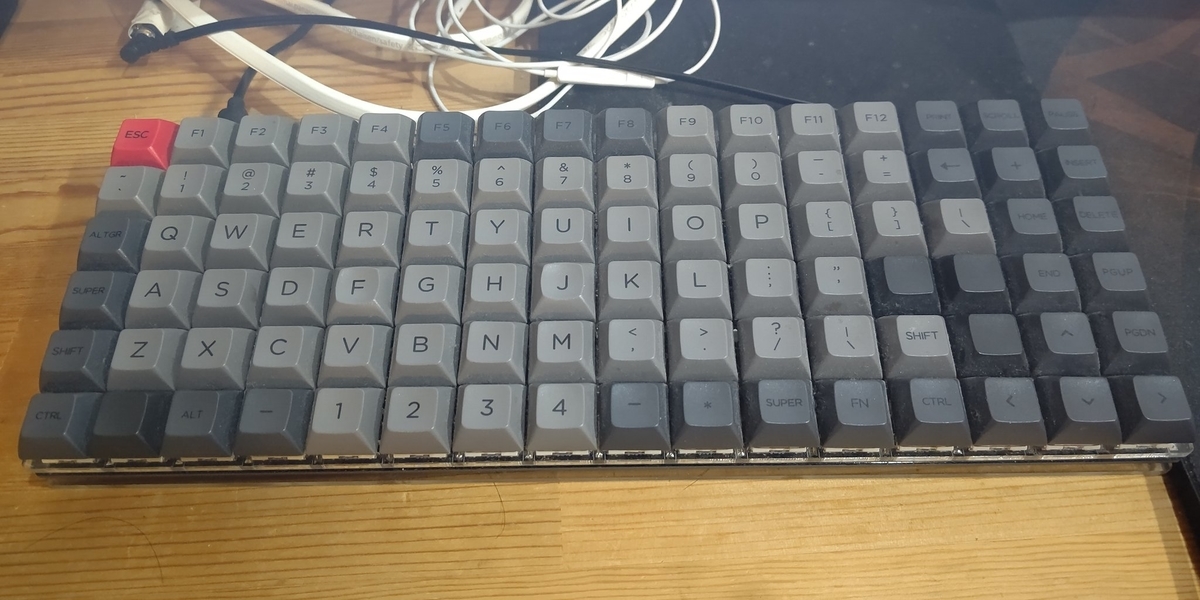

後日キーキャップが届いたので打ち心地を試したところ...
「スコスコ」ってしていてなめらかでめちゃくちゃ打ちやすいんですよね。
パソコン付属のキーボードとは天地の差です。
もうこのキーボードなしでは生きていけないかもしれません...
最後になりましたが本当に自作キーボードは楽しいですし、くみ上げたときの達成感もあります。慣れてくると少し勉強したらキーボードのレイアウトや基板までも設計する「完全オリジナル」のキーボードが作れるみたいなので、少しずつ僕もチャレンジしていきたいと思います。
Let's 自作キーボード！
zishan dsd ak4497の改造メモ
zishan dsdを改造したのでメモを残しておく。
大体の全体像としてはこのような感じ
簡単なところとしてはオペアンプの交換。
muses02などに変えてみては。
次にアナログ基板のレギュレーターの変更。自分は秋月で取り扱っているadp151を使用した。
ついでにデジタル基板も変更しておくといいかも。
レギュレーター周りのセラコンも村田などの質のいいやつに変更した。
次にdacからのカップリングコンデンサの変更。元の電解コンからpmlcap22ufに変えた。これは好みの問題。というかすべて好みの問題かも...
電源部分の部品を外しておくと電源が安定する。設計ミスみたい。
seppパスは本当に好みの問題。してもいいししなくてもいい。
ちょっとマニアックなところだとクロックの交換などがある。二種類のクロックがいる。memsクロックが安くてそこそこ良い。高価なものだとcrestekのクロックなどがある。
これは場合によってはイヤホンを壊す。出力カップリングコンデンサのパス。音は良くなるがリスクもついてくる。測定器が無い場合は基本的に非推奨。
まだしたことのない改造としてはダイオードの交換や電源を取っ払って18650バッテリーを山ほどつける改造など。twitterなどには改造情報がかなりの量ある。ぜひ沼をちゃぷちゃぷしよう
retropieでゲーム環境構築と落とし穴
以前、ちっちゃい液晶を使ったゲーム機を作れないかとretropieで液晶表示までテストしたことがあった。
retropieの構築はここを
CS無し液晶の表示はここを参考に表示させようとしていた
で構築は順調に進みあとは液晶表示の部分だけだと思っていたらなぜかフレームバッファー(fb1)が生成されない。
結論から言うとretropieのバージョンが原因だった。新しいバージョンだと生成されないみたい。
もう一個つまずいた点としてはraspi 3用のイメージを使った後zeroに差し替えて使おうを思ったらIllegal Instructionがでた。構築は動作の早い3でやっておいて実際の動作はzeroでしようとした結果こんなことに。結局一から構築するはめになった。

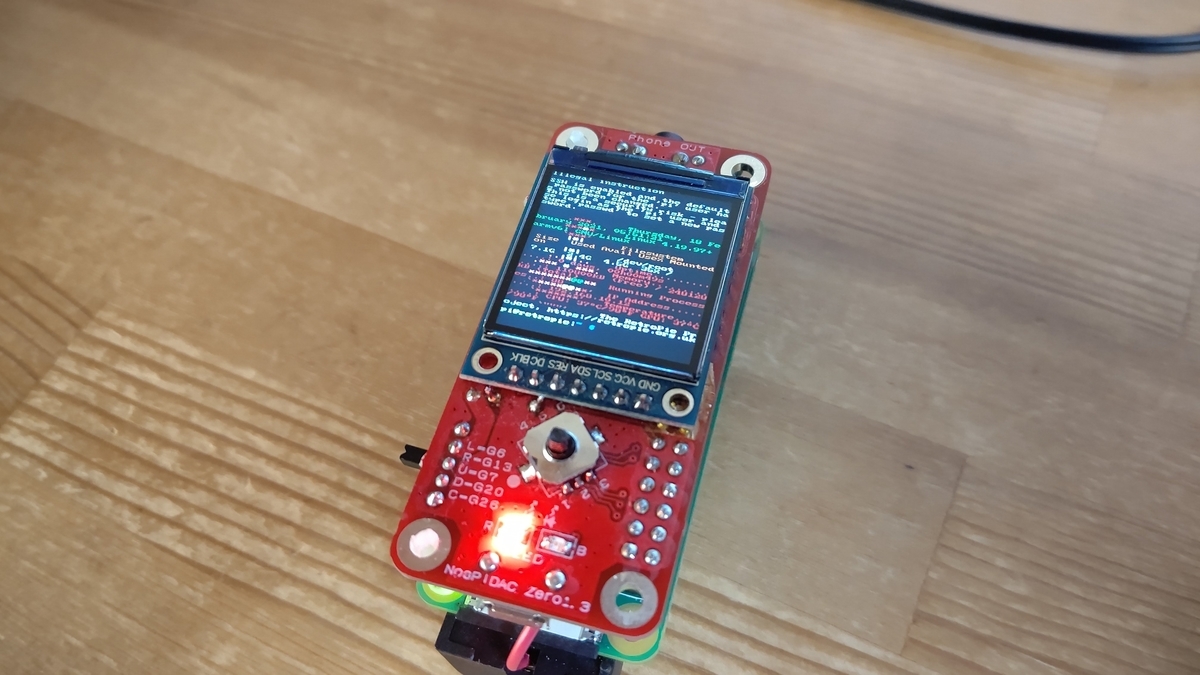

これは液晶表示に成功したときの画像

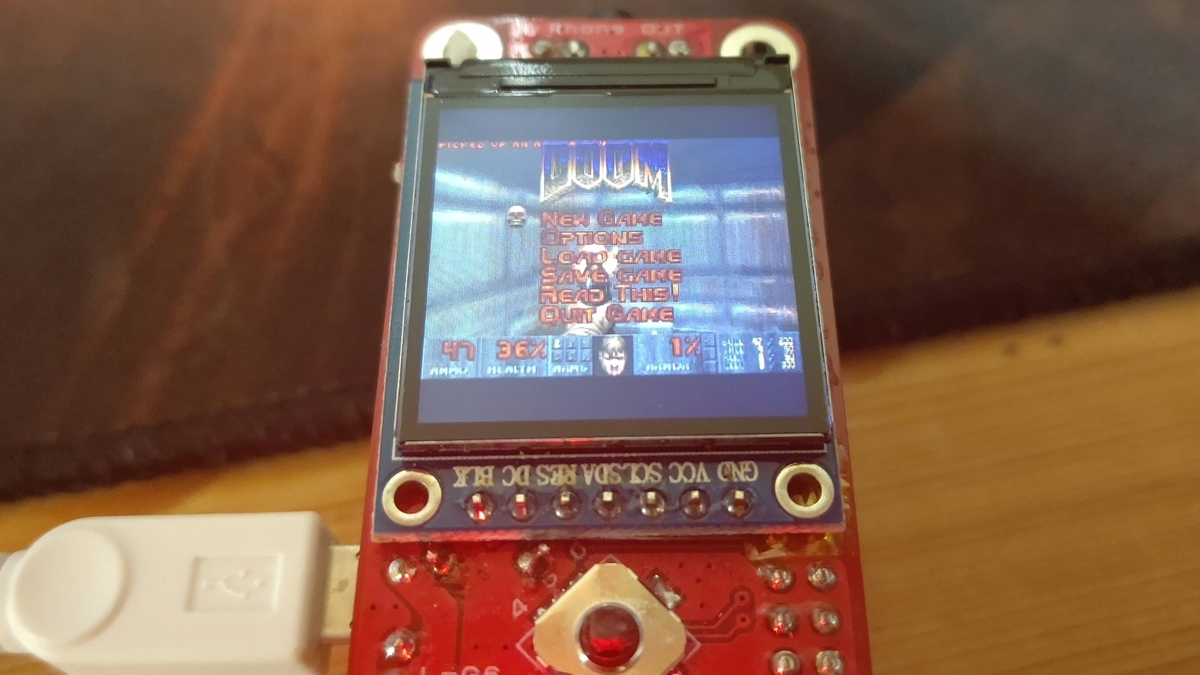

これはDOOMを動作させてみたときの画像。
zeroなのでスペック不足を危惧していたが特に問題も動作した。
僕が躓いたところはこれぐらい。工夫次第でかなり面白いガジェットが作れると思う。
TESLA E88CCを買った
jinsonさんのMT管が使えるすごいDAPを作らせていただいたので、それに使える真空管としてEbayでteslaのe88ccが安かったので買ってみた。

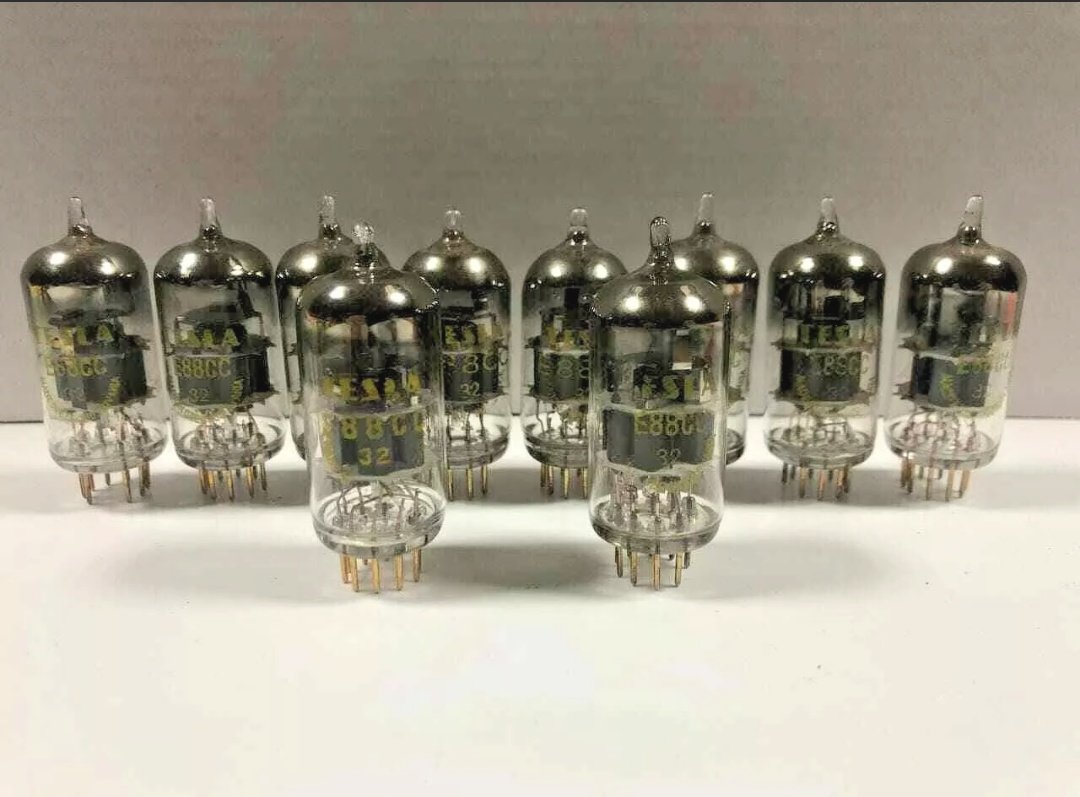

Ebayの商品画像
でこれが実際届いたもの
32工場製金メッキのやつが届いた。残念ながら金グリッドではなかったがそこは仕方がないかな。
実際に音を聞いてみると手持ちの他の真空管に比べて、1音1音がハッキリとしていて空間は広く濃厚な音だった。さすがteslaのe88ccといった感じだ。
セーラーがオファーを出してくれたので本体2k円+送料数百円で購入することができた。なのでかなり良い買い物だったと思う。
ebayを定期的にチェックしていると、このような掘り出し物に出会えることがあるのでついつい眺めてしまっている。
次はtelefunkenとかmullardの大物に手を出してみたい。
電子部品の通販メモ
僕が良く使う通販をマニアックなところまでメモりました。
ここが一番よく使っている。取り扱い部品数も多いし何よりオペアンプなどが安い。海外通販でのまとめ買い価格よりも安かったりする。何か欲しいときはここを探すと大体見つかる。
ここは価格帯は普通ぐらいだがオーディオ用の部品などが豊富。高純度線やリケーブル製作のための部品や真空管ソケット、イヤホン自作の部品までもが置いてある。
生産中止品や入手困難な部品がおいてることがある。pcm61pなど。
またtiのオペアンプの取り扱いが多いためレアなオペアンプも売っていたりする。
取り扱い部品数は少なくこじんまりとした感じだがtda1543などレアな部品を置いていたりする。注文はメールで。
部品数も多く割と雑多なジャンルのものも置いている。ただすこーし値段が高め。
海外の大手通販。おそらく世界中の部品を取り扱っている。ただし5000円を超えないと送料無料にならず2000円もかかってしまうので要注意。
DigiKeyと同じく海外の大手通販。こちらも送料には要注意。memsなどが置いていて定期的に使っている。
・魔の通販
などや
は廃盤になったものや入手困難なものを手に入れることができる可能性のある通販。希少なものほど偽物が大量に流通しているので半分博打のような感じで毎回使っている。届いてからのお楽しみ。偽物が届いたりすることはもちろん。平気で嘘をつき、悪質なやつは発送すらしてこない。ただしたまにアタリがあるため一生辞められそうにない。
このメモが役に立ったら幸いです。
